無漏對夾式雙瓣止回閥結構設計【圖】

    對夾雙瓣止回閥是對夾式止回閥的一種，其閥瓣的關閉行程短，有彈簧加載，可顯著減少水錘現象。雙瓣止回閥廣泛的應用在石油、化工、供水、灌溉及水處理等管道上，防止介質倒流，保護泵和電機安全。

    對夾雙瓣止回閥工作原理：

    止回閥閥瓣在管線介質壓力作用下繞餃鏈銷旋轉，閥門開啟。當無介質壓力時，閥瓣在彈簧力作用下繞銨鏈銷旋轉，閥門關閉。

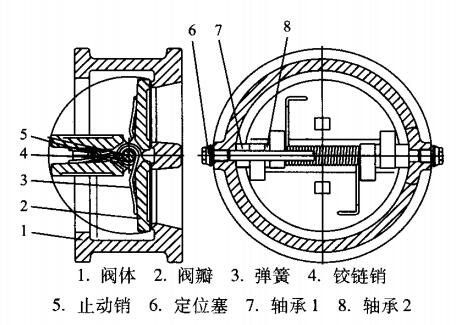

                           圖1 對夾雙瓣止回閥

    普通對夾雙瓣止回閥（圖1）閥瓣和彈簧由銨鏈銷從閥體外面?zhèn)却┻^閥體、閥瓣、彈簧和軸承孔到閥體另一側。由于銨鏈銷和止動銷都是從閥體外面一側穿過，兩端用定位塞密封，存在4個潛在外漏點。長期使用中，由于管道振動，水錘現象和墊片失效等原因，導致定位塞松動，密封失效，引起外漏，造成環境污染，對有毒、有害、易燃和易爆介質存在安全隱患。

    對夾雙瓣止回閥優化設計：

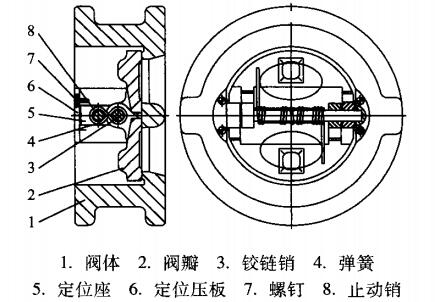

    新型無外漏對夾雙瓣止回閥（圖2）在閥體內兩側分別設置定位槽、銨鏈銷和止動銷穿過閥瓣和彈簧的內孔，銷的兩端插入兩定位座內孔，再把定位座插入閥體定位槽里。為防止定位座竄動，用定位壓板壓在定位座端面，螺釘固定在閥體上，閥體不存在外漏點。

                           圖2 新型對夾雙瓣止回閥
